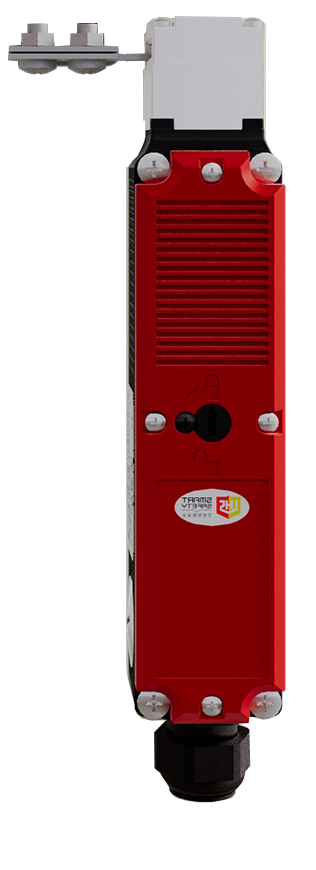

D3SL 安全門鎖

電磁鎖定安全門鎖開關

? 內置4組觸點，支持上電解鎖與斷電解鎖選型

? 鎖定力為2000N

? 金屬開關頭部，可進行4個方向調整

? 四種插銷可供選擇

訂購信息

圖片展示		開關型號	觸點配置	導管開口/連接器	類型
門鎖+把手	門鎖	開關型號	觸點配置	導管開口/連接器	類型
		D3SL-S	2NC/1NC+2NC/1NO	M20防水接頭	上電解鎖
		D3SL-D	2NC/1NC+2NC/1NO	M20防水接頭	斷電解鎖
		D3SL-S-Y	2NC/1NC+2NC/1NO	M20防水接頭	上電解鎖+帶應急解鎖裝置
		D3SL-D-Y	2NC/1NC+2NC/1NO	M20防水接頭	斷電解鎖+帶應急解鎖裝置
		BS03	金屬	/	普通把手
		BS04	金屬	/	帶鑰匙把手
		BS08	金屬	/	帶后置解鎖把手
說明：		D3SL-D-Y/D3SL-S-Y，背面帶有緊急解鎖裝置，裝置為人員被誤關入風險區域時緊急逃生使用，請勿隨意旋轉。如果常時間使用開關功能可能會被破壞。

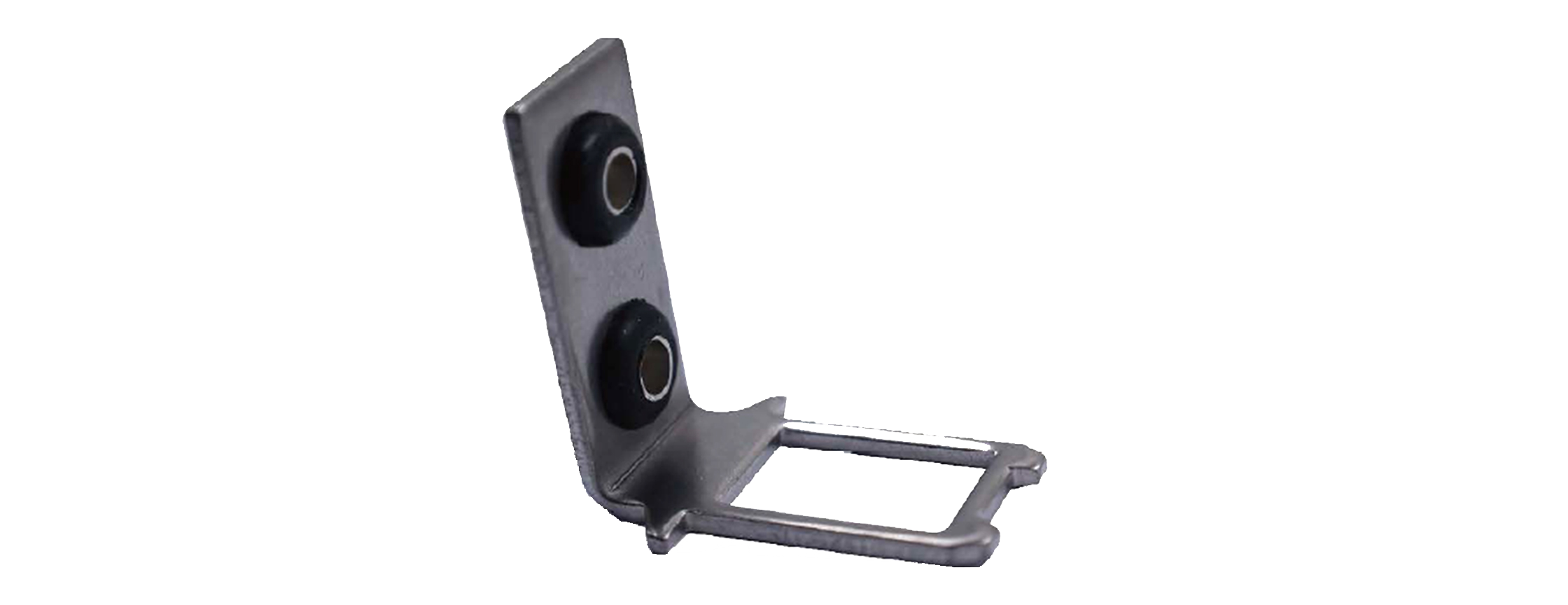

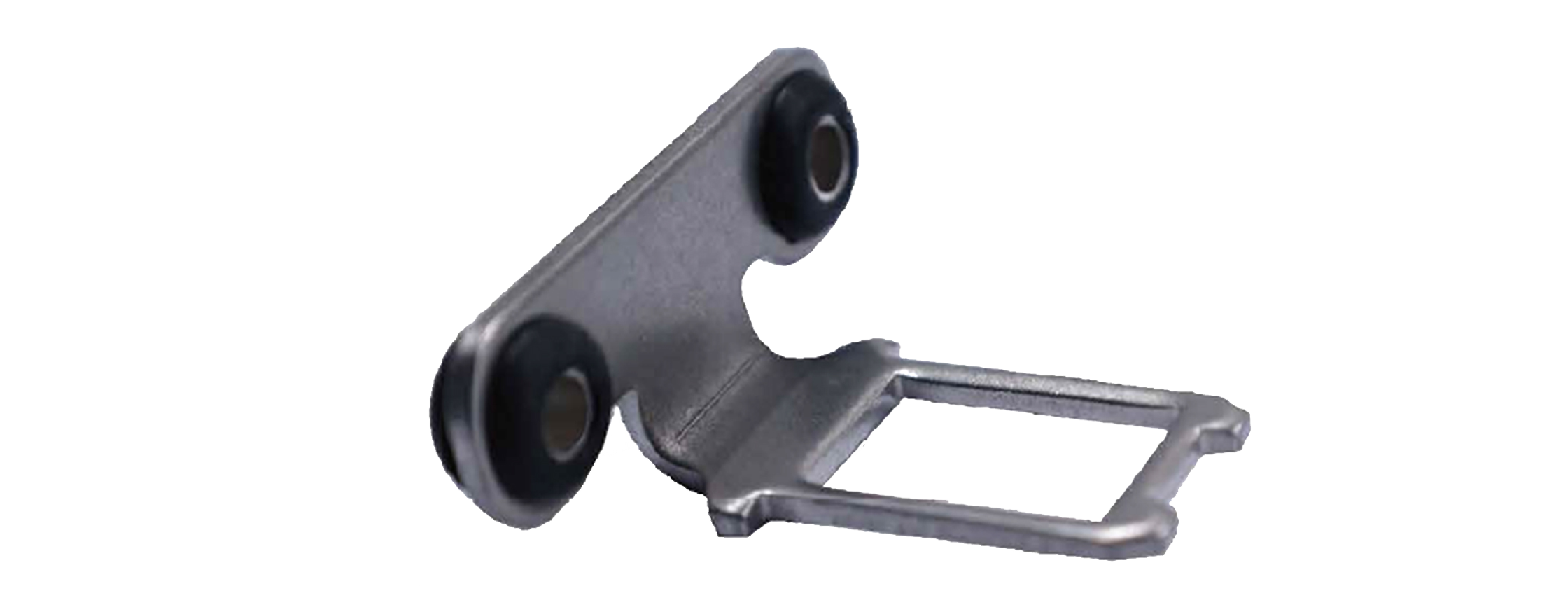

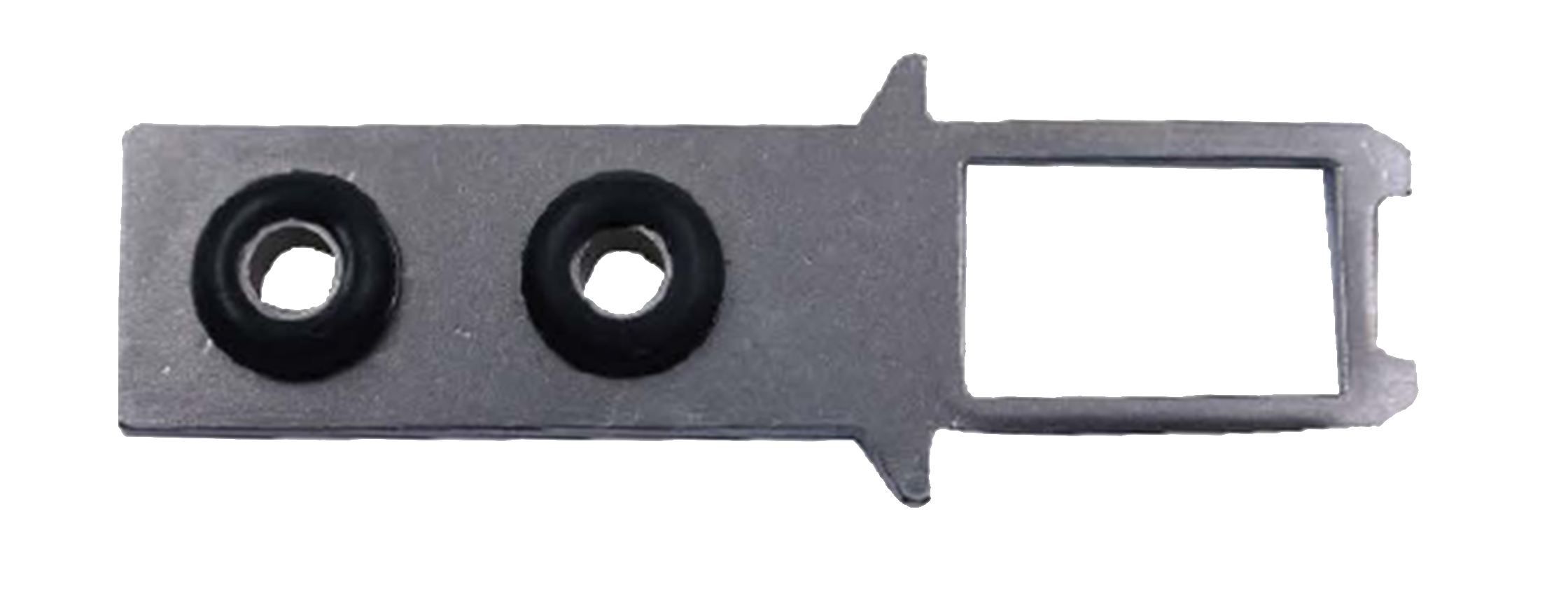

鎖舌類型

名稱

直插安裝型 Z

長L安裝型 ZL

寬型安裝型 K

短L型安裝型 KL

外形

尺寸

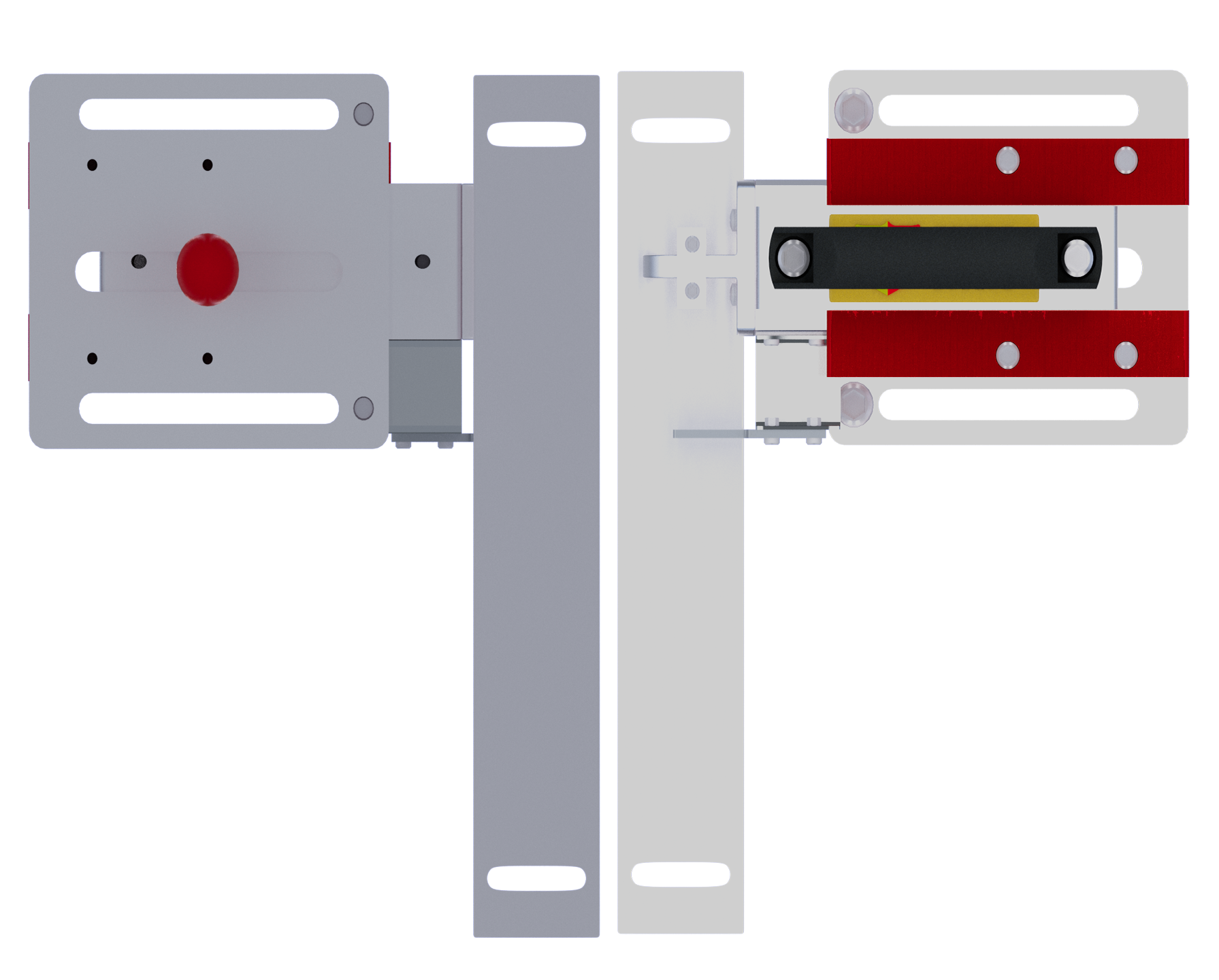

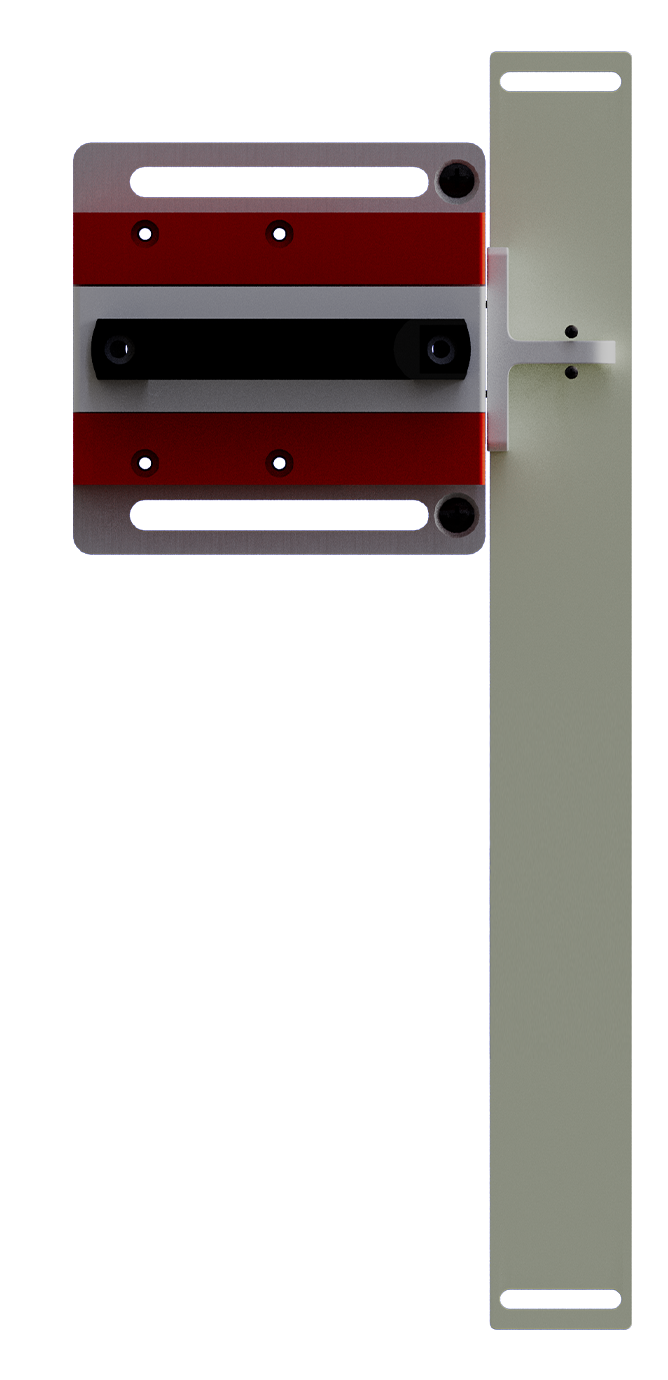

安全門閂/把手

安全門閂

BS02

安全門閂+內部逃生裝置

BS01

安全門閂

BS03

安全門閂+內部逃生裝置

BS08

安全門閂

BS04

正面把手 _.png



觸點容量

額定電壓			30V	250V
額定電流	AC	電阻性負載（AC-12）	—	4A
	AC	電感性負載（AC-15）	—	2A
	DC	電阻性負載（DC-12）	2A	0.8A
	DC	電感性負載（DC-13）	1A	0.4A

性能

安全認證	機械可靠性	B10d 2.5x106在100mA負載下運行 IS013849-1至PLe，取決于系統架構 EN62061至SIL3，取決于系統架構
	安全數據	每年使用8個周期/小時/每天24小時/365天 MTTFd 356年
防護等級		IP67
壽命*1	機械	不少于100萬次
		不少于10萬次（AC-12 250V 4A）
	電氣
		不少于100萬次（24V AC/DC 100mA）
操作進度		0.5m/s
操作頻率		最大30次/min
強制斷開力*2		最小60N
強制斷開行程*2		最小10mm
最小適用負載		24V DC 4mA
污染程度（操作環境）		污染等級3
觸電容量		24V(DC13 4A)/230V (DC15 4A)
有電磁線圈		額定電壓：DC 24V 額定電流:0.31A 絕緣等級:B級
環境溫度		-10-40℃

型號和接點構成

型號

接點構成

(門開閉檢測開關+鎖定監控開關)

接點形式

動作模式

D3SL-S

2NC/1NC+2NC/1NO

D3SL-D

2NC/1NC+2NC/1NO

電磁線圈

額定電壓	DC24V+10%
額定電流	0.4A
絕緣等級	B 級

外形及安裝尺寸

外形及安裝尺寸

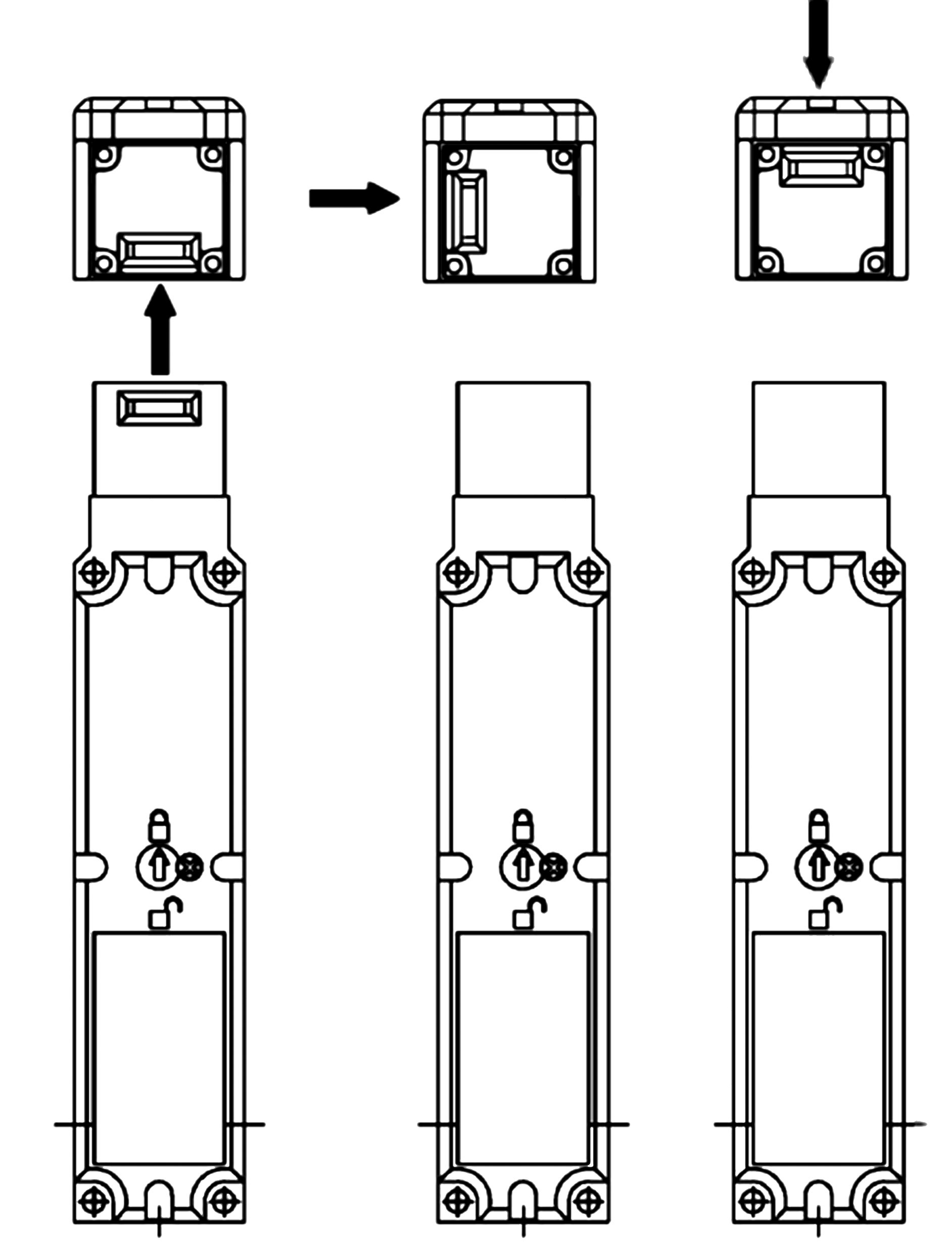

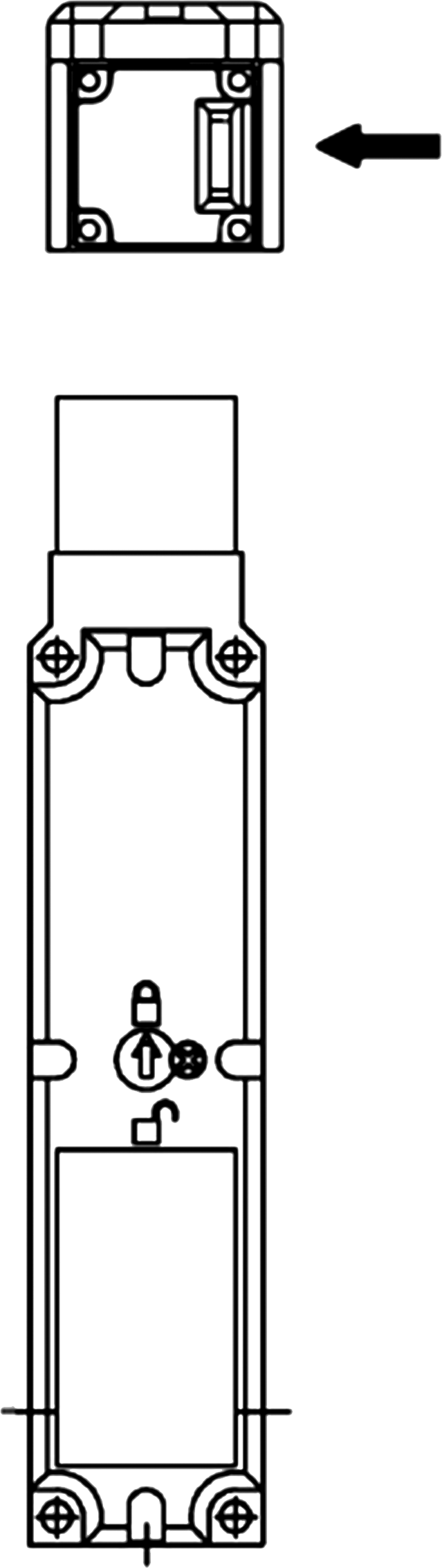

頭部安裝方向

安裝方向	頭部更改方向	安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。
		安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。

輔助解鎖說明

安全門開關在正常工作時，箭頭指向 “上鎖 ” 標志，防轉螺釘必須處于緊固狀態；在設備停電或出現故障等特殊情況時，若要打開防護門，應首先松開箭頭旋鈕旁邊的螺釘；再使用工具將箭頭旋鈕指向 “開鎖 ” 標志，此時安全門開關解鎖，插銷可拔出，防護門可打開。

安全聯鎖開關選型表

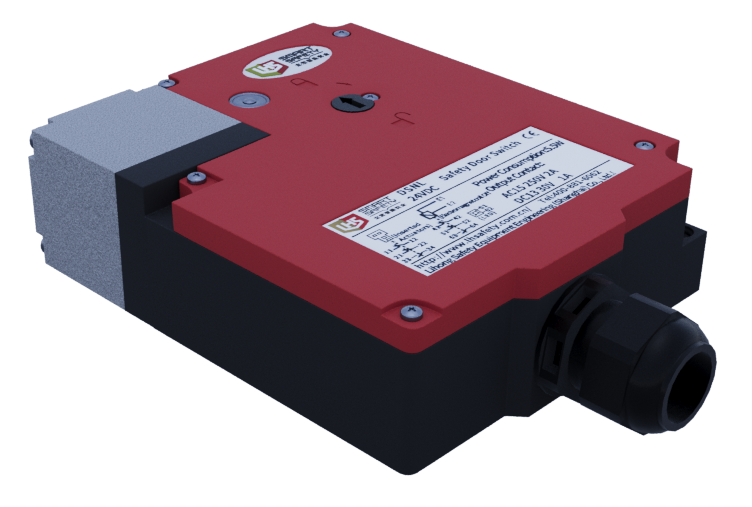

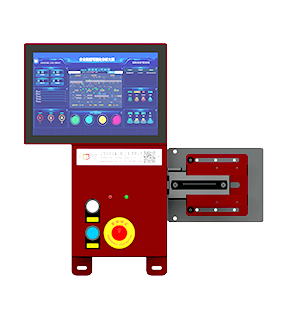

		安全門鎖開關	電磁門鎖開關	電磁門鎖開關	AI智能安全門鎖
選型標準	型號	D3-B2S	D3SL	D3NL	AI box-F
	觸點設置	2NC/1NO	2NC/1NC+2NC/1NO	4NC/2NO	2NC/1NO+2NC/1NO
	外殼	ABS塑料	ABS塑料	ABS塑料	金屬
	頭安裝	4個方向	4個方向	4個方	左右方向
	鎖定力	130N	2000N	2000N	2000N
	防護等級	IP67	IP67	IP67	IP67
特征	操作鑰匙可調節		?	?	?
	24VDC電磁鎖定/ 機械解鎖		?	?	?
	門監視	?	?	?	?
安全認證	安全認證 CE認證	?	?	?	?
